【济南FAG轴承】滚珠丝杠轴承选型经典手册

字号:T|T
文章出处:www.fag66.com/?liwen0112网责任编辑:作者:人气:-发表时间:2017-01-06 16:00:00

  济南市鸿慷机电设备有限公司位于交通便利的泉城济南,是全球生产滚动轴承和直线运动产品的领导企业---德国舍弗勒集团在山东的授权代理商。公司专营舍弗勒集团旗下两大品牌INA轴承和FAG轴承,是一家顺应经济发展需要而诞生的专业化新型高端轴承公司。多年来一直从事轴承的销售和售后技术支持,在机械行业技术方面有着非常丰富的经验,今天济南鸿慷机电进口轴承专家为大家介绍一下滚珠丝杠轴承的选型问题。

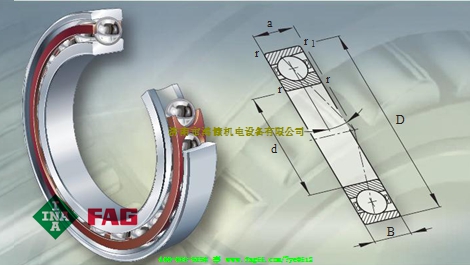

主轴轴承



  滚珠丝杠轴承的规格型号有很多类,在选用合适的型号时,我们应该注意哪些因素呢?



  选型时应考虑的因素



  1、以负载确定直径



  电机性能参数中有输出扭矩,如果还带减速器也要算进去(考虑效率),计算一下实际工况中需要多大推力,滚珠丝杠轴承样本(跟厂家要)有负载参数(即推力参数,一般标示为动负荷和静负荷,看前者即可),选择滚珠丝杠轴承的公称直径。



  2、以直线速度和旋转速度确定滚珠丝杠轴承导程



  电机确定了就知道输出转速,考虑一下你需 要的最大直线速度,把电机转速(如果带减速器再除以减速比)乘以丝杠轴承导程的值就是直线速度,该值大于需要值即可。



  3、以实际需要确定滚珠丝杠轴承长度



  总长=工作行程+螺母长度+安全余量+安装长度+连接长度+余量。如果增加了防护,比如护套,需要把护套的伸缩比值(一般是1:8,即护套的最大伸长量除以8)考虑进去。



  4、以实际需要确定滚珠丝杠轴承精度



  一般机械选C7以下即可,数控机床类选C5的比较多(对应国内标准一般是P5~P4和P4~P3级,具体参看样本)。



  5、以安装条件和尺寸结构等确定滚珠丝杠轴承螺母形式



  螺母有很多结构,不同的螺母结构尺寸略有不同,视情况选择,建议不要选太特殊的,万一出点毛病维修换件无门。



  6、选择确定安装方式(端部)



  这个安装件可以自己设计,也可以买现成的,有标准安装座可选。自己设计注意受力状态,轴承最好选择7000或3000系列的,因为丝杠轴承工作时主要受轴向力,径向受力要尽力避免。



  7、考虑导向件和安装能力



  推荐和滚珠丝杠轴承配套的导向件选择滚珠直线导轨,当然直线轴和直线轴承的搭配是相对经济的选择。



  8、根据以上已确定条件绘出滚珠丝杠轴承图纸



  主要是端部安装尺寸,这个要详细,要提供形位尺寸和公差。



  DN值:



  D:滚珠丝杠轴承副的公称直径,也为滚珠中心处的直径(mm);

  N:滚珠丝杠轴承副的极限转速(rpm)



  DN值得限制不是直径越小则转速越高,因为首先确定的进给速度,当通过进给速度计算的丝杠轴承转速太高可通过增加导程以降低转速,来满足DN值要求。



  滚珠丝杠轴承规格型号选型



  ① 确定定位精度;



  ② 通过马达及对速度的要求来确定丝杠轴承导程;



  ③ 查看螺母尺寸确定行程及相关丝杠轴承轴端数据;



  ④ 通过负载及速度分布(加减速)来确定平均轴向力和转速;



  ⑤ 通过平均轴向力确定预压力;



  ⑥ 预期寿命,轴向负荷,转速确定动额定负荷;



  ⑦ 基本动额定负荷,导程,临界转速,DmN值限制确定丝杠轴承外径及螺母形式;



  ⑧ 外径,螺母,预压,负荷确定刚性(机台设计);



  ⑨ 环境温度,螺母总长确定热变及累积导程;



  ⑩ 丝杠轴承刚性,热变位确定预拉力;



  ? 机床最高速度,温升时间,丝杠轴承规格确定马达驱动扭矩及规格
